在廠家選擇一款合適的無鉛錫膏時，首先需要確定的是溫度。錫膏的溫度需要符合焊接工藝的溫度范圍。具體使用哪種無鉛錫膏可以根據熔點來決定。在選擇熔點合適的錫膏后可以根據供應商指導進入印刷，點膠，噴印等環(huán)節(jié)將錫膏涂覆在焊盤上。
無鉛錫膏常用合金
共晶錫鉍合金可用于制作低溫無鉛錫膏，合金成分為Sn42Bi58。在共晶狀態(tài)下，合金的熔點能達到最低值。Sn42Bi58的熔點僅為138 °C。由于熔點較低，所產生的熱應力小，但由于鉍是脆性金屬，容易出現脆性斷裂。還有一種常見低溫合金組合是Sn42Bi57.6Ag0.4，加入少量的Ag對改善焊點的脆性起到了一定作用， 且增強了導電性。
最常見的的中溫錫膏當屬Sn96.5Ag3Cu0.5。這是基于Sn-Ag合金添加了少量Cu。這對降低合金的熔點起到了積極作用。Sn96.5Ag3Cu0.5的熔點在217℃。由于熔點溫度適中，通常會用在多次回流焊接的首次回流。
高溫錫膏
目前常見的高溫無鉛錫膏包括錫銻合金和金錫合金。Sn90Sb10有著245℃的熔點，能用于高溫焊接。另外一種則是Ag80Sn20金錫錫膏。金錫錫膏的熔點能夠達到280℃，且可以在不借助助焊劑情況下完成焊接，焊點可靠無殘留。
錫膏印刷工藝
印刷是將錫膏覆蓋在焊盤上的一個重要手段。最常見的是鋼網印刷，需要用到帶有與焊盤相對應開孔的鋼網。將無鉛錫膏回溫并攪拌2-5分鐘后放置在鋼網上。無鉛錫膏在受到刮刀的剪切力作用后粘度急劇變小并進入網孔 (圖2)。剪切力消失后粘度恢復至正常水平，使得錫膏沉積在焊盤上?？梢灾勒扯仍谟∷⑦^程起到關鍵作用。過大的粘度會導致錫膏難以進入網孔，而過小粘度則容易出現錫膏坍塌現象，因此助焊劑配方需要特別重視。由于印刷工藝時間長，靈活性低，只適合大批量生產。
圖1. 一種鋼網開孔樣式。

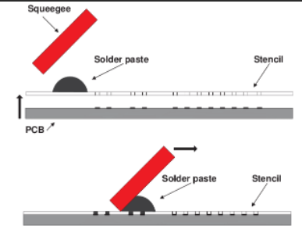

圖2. 印刷示意圖。
錫膏點膠工藝
點膠技術廣泛用于制造焊料點。點膠錫膏被裝在針筒內，在受到點膠機壓力作用下釋放到焊盤上。點膠工藝是無接觸式的，不需要使用鋼網。點膠是通過壓力的作用將錫膏從針筒中釋放出來，錫膏要有更好的流動性，因此點膠錫膏粘度相較于印刷錫膏要更小一點。焊料配方，壓力，針頭直徑和點膠間距是影響錫膏點尺寸的最常見變量。因此點膠機的工作參數需要根據實際焊料點需求進行調整。此外還可以使用點膠工藝將底部填充膠涂在焊點一側，通過毛細作用將焊點空隙進行填充，起到保護焊點作用。
深圳市福英達工業(yè)技術有限公司是一家全球領先的微電子與半導體封裝材料方案提供商。福英達錫膏，錫膠等產品潤濕效果好，粉末顆粒均勻，焊后可靠性強。歡迎進入官網了解更多信息。
